WAVEnd

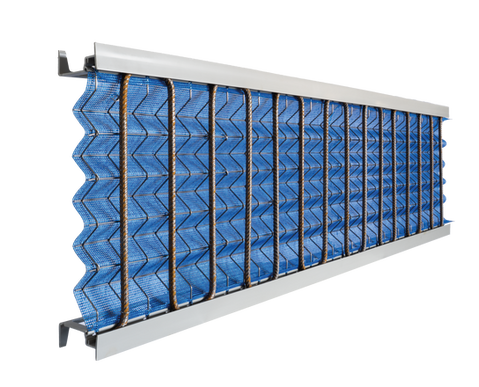

Das verzahnte Abschalungselement
Was tun, wenn Betonieretappen eine Querkraftübertragung erfordern?
WAVEnd wurde genau dafür entwickelt – als durchdachte Lösung für anspruchsvolle Übergänge zwischen zwei Betonieretappen.
Im Video erklärt Stephan Sager, Geschäftsführer der profilsager ag, den Gedanken hinter WAVEnd.
Ihre Vorteile
mit WAVEnd
✔ Volle Querkraftübertragung
✔ Einfache Montage ohne Nachbearbeitung
✔ Robust & formstabil – auch bei hohem Betondruck
✔ Praxisbewährt – entwickelt mit Fachhochschule & Bauprofis
Volle Sicherheit bei Arbeitsfugen,
ohne Kompromisse
WAVEnd ist das erste System, das eine nachweislich sichere Querkraftübertragung über Arbeitsfugen ermöglicht – ohne Zusatzbewehrung, ohne Nachbearbeitung der Fuge und ohne Planungsaufwand.
Das System wurde in Zusammenarbeit mit dem Baulabor der Fachhochschule Nordwestschweiz (FHNW) entwickelt, geprüft und in umfangreichen Grossversuchen verifiziert.
Die Herausforderung: Arbeitsfugen nach Norm
Gemäss SIA 262 und Eurocode 2 führen unstrukturierte Arbeitsfugen zu einer signifikanten Schwächung des Querkraftwiderstands. Klassische Methoden wie Holzeinlagen, Faserbetonbretter oder flache Netzelemente können keine ausreichende Verzahnung oder Tragwirkung bieten.
Die Lösung: WAVEnd
Das System verbindet eine definierte Fugenverzahnung mit einer integrierten Wellenbewehrung, daraus entsteht ein klassisches Fachwerkmodell mit Zug- und Druckstreben.
Die Ergebnisse sprechen für sich:
-
100 % Querkraftübertragung durch kombinierte Tragwirkung
-
Bruchlast höher als bei durchgehend betonierten Prüfkörpern
-
Kein nachträgliches Aufrauen der Fuge notwendig
-
SIA- und Euro Code 2-konforme Bemessung
Die Verzahnung
mit einer
Tiefe von ungefähr 3 cm
wird durch die Gittergeometrie
sichergestellt.
Mit der Wellenbewehrung ist die Querkrafttragfähigkeit in der Arbeitsfuge sichergestellt. Dies wurde durch Berechnungen und experimentelle Versuche validiert, siehe Versuchsbericht.
Glasfasernetz
durchstossbar,
hält Beton beim
Giessen zurück
Distanzhalter garantiert Bewehrungsüberdeckung,
die Profile bestehen zu
100% aus Recyclingkunststoff.
Durchdacht bis ins Detail
Die Verzahnung mit einer Tiefe von ca. 3 cm wird durch die Gittergeometrie sichergestellt.
Mit der Wellenbewehrung ist die Querkrafttragfähigkeit in der Arbeitsfuge sichergestellt. Dies wurde durch Berechnungen und experimentelle Versuche validiert – siehe Versuchsbericht.
Das Glasfasernetz ist durchstossbar und hält den Beton beim Giessen zuverlässig zurück.
Der Distanzhalter garantiert die Bewehrungsüberdeckung. Die Profile bestehen zu 100 % aus Recyclingkunststoff.
Geprüfte Leistung – Verifiziert durch FHNW
In Versuchsreihen mit 10 grossformatigen Prüfkörpern wurde die Tragwirkung eindeutig belegt.
Die mittleren Bruchlasten im Vergleich:
Aufbau
Durchgehend
betoniertes Element
Verzahntes Abschalungselement
ohne Wellenbewehrung
WAVEnd mit Wellenbewehrung
Bruchlast
ca. 330 kN
286 kN*
424 kN
*Ohne Wellenbewehrung erreicht selbst ein verzahntes Abschalungselement keine volle Tragwirkung.
Versuchsdetails inkl. Kraft-Verformungsdiagramme sind in der Machbarkeitsstudie ab Seite 38 dokumentiert.
Produktübersicht
Weitere Höhen (z. B. 26, 36, 42, 46 cm) werden durch das Aufsteckprofil ergänzt.
Andere Höhen auf Anfrage.
Alle Ausführungen
sind über den
Fachhandel erhältlich.
Artikel
Bezeichnung
Höhe in cm
Wellenbewehrung Ø mm
511455
WAVEnd 24
24
8 (10 auf Anfrage)
511426
WAVEnd 25
25
8 (10 auf Anfrage)
511456
WAVEnd 28
28
8 (10 auf Anfrage)
511427
WAVEnd 30
30
8 (10 auf Anfrage)
511460
WAVEnd 32
32
8 (10 auf Anfrage)
511457
WAVEnd 34
34
8 (10 auf Anfrage)
511428
WAVEnd 35
35
8 (10 auf Anfrage)
511458
WAVEnd 38
38
8 (10 auf Anfrage)
511429
WAVEnd 40
40
8 (10 auf Anfrage)
511459
WAVEnd 44
44
8 (10 auf Anfrage)
511430
WAVEnd 45
45
8 (10 auf Anfrage)
511453
WAVEnd 48
48
8 (10 auf Anfrage)
511431
WAVEnd 50
50
8 (10 auf Anfrage)
511464
Alu-Nagel 3.5 x 65mm
Profillänge: 1.5 Meter
Downloads
Ausschreibungstexte in verschiedenen Dateiformaten
Sie planen eine Anwendung mit Arbeitsfugen?
Wir beraten Sie gerne!
